Z tego artykułu dowiesz się:

• czym jest efekt żagla i dlaczego niszczy napędy bramowe,
• jak parcie wiatru zwiększa obciążenie ramienia siłownika,
• czym różni się brama pełna od ażurowej pod względem oporu,
• jak dobrać zapas mocy (40–50%) dla bramy pełnej,
• który zestaw GateOn sprawdzi się przy wymagającej bramie skrzydłowej.

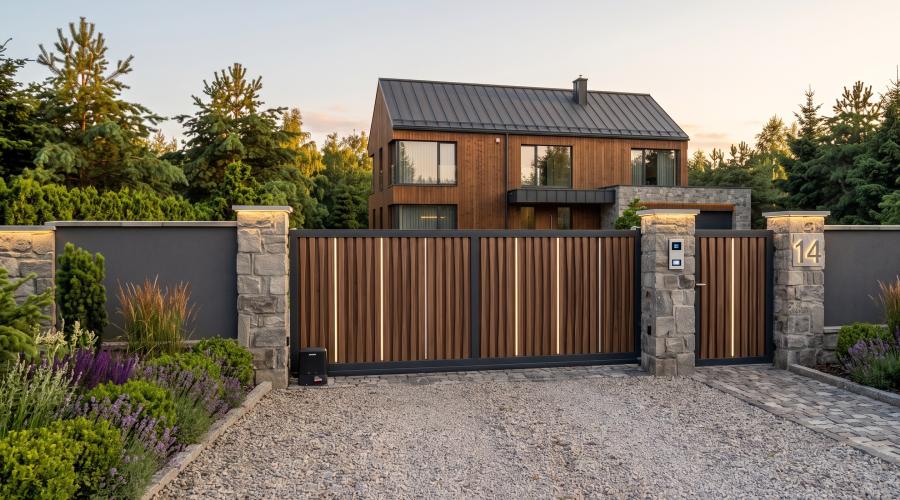

Brama wypełniona blachą lub deskami wygląda efektownie i daje prywatność, ale dla automatyki jest znacznie większym wyzwaniem niż brama ażurowa. Powodem jest tak zwany efekt żagla. Jeśli szukasz napędu do bramy pełnej i zależy Ci na tym, żeby służył latami, dobór siłownika trzeba potraktować inaczej niż przy zwykłej, przewiewnej konstrukcji.

Co to jest efekt żagla i dlaczego niszczy napędy bramowe?

Efekt żagla to zjawisko, w którym pełna powierzchnia bramy przechwytuje pęd wiatru zamiast go przepuszczać. Przy silniejszych podmuchach na skrzydło działa dodatkowa, zmienna siła, która raz pomaga bramie się zamknąć, a raz gwałtownie ją hamuje lub „dopycha". Dla napędu oznacza to pracę w warunkach, których nie ma przy bramie ażurowej – z nagłymi skokami obciążenia.

Problem nie polega tylko na tym, że silnik musi być mocniejszy. Chodzi o trwałość: napęd dobrany „na styk" do wagi bramy pełnej będzie regularnie pracował na granicy swoich możliwości, co przyspiesza zużycie mechaniki i elektroniki. Właśnie dlatego bramy pełne tak często kończą się przedwczesną awarią zbyt słabo dobranego siłownika.

Wpływ parcia wiatru na ramię siłownika (fizyka wjazdu)

W bramie skrzydłowej siłownik działa na ramieniu – im dalej od zawiasu przyłożona jest siła, tym większy moment obrotowy. Wiatr działa jednak na całą powierzchnię skrzydła, także na jego najbardziej oddalony od zawiasu koniec, gdzie generuje największy moment. W efekcie nawet umiarkowany podmuch potrafi przełożyć się na spore, dodatkowe obciążenie napędu. To dlatego przy bramach pełnych liczy się nie tylko sama waga skrzydła, ale i jego długość oraz wysokość – czyli wielkość „żagla".

Brama ażurowa a pełna – różnice w obciążeniu silnika

Brama ażurowa, z prześwitami między profilami, przepuszcza część wiatru, więc parcie jest wyraźnie mniejsze, a praca napędu bardziej przewidywalna. Brama pełna – z blachy, blachy panelowej albo desek – działa odwrotnie: to lita ściana, którą wiatr napiera z pełną siłą. Przy tej samej wadze skrzydła brama pełna stawia napędowi znacznie większy, a przede wszystkim zmienny opór. Dlatego dwie bramy o identycznej masie mogą wymagać zupełnie innego zapasu mocy siłownika.

Zapas mocy to podstawa – jak obliczyć potrzebną siłę napędu dla bramy pełnej?

Punktem wyjścia zawsze jest rzeczywista waga i długość skrzydła. Do tej wartości przy bramie pełnej dokłada się margines bezpieczeństwa – rozsądnie przyjąć co najmniej 40–50% zapasu mocy ponad to, co wynikałoby z samej masy. Innymi słowy: jeśli producent podaje maksymalną wagę skrzydła dla danego modelu, przy bramie pełnej nie dobieraj napędu „pod korek" tej wartości, tylko z wyraźną rezerwą.

Ten sam sposób myślenia dotyczy długości. Im dłuższe skrzydło, tym większa powierzchnia narażona na wiatr i większy moment na zawiasie. Jeśli dopiero zaczynasz dobór, przejdź przez nasz poradnik jak dobrać napęd do wagi i długości skrzydła, a przy okazji sprawdź, czy w Twoim przypadku lepsza będzie brama skrzydłowa, czy przesuwna – bo efekt żagla dotyczy przede wszystkim tych pierwszych.

Polecane rozwiązania GateOn do wymagających bram skrzydłowych

Do dwuskrzydłowych bram o większych gabarytach dobrym punktem odniesienia jest zestaw GateOn S324, przewidziany do bram o długości do 6 m (skrzydło do 3 m) i wadze do 600 kg (skrzydło do 300 kg). Właśnie taki zapas nośności pozwala zachować rezerwę mocy niezbędną przy bramach pełnych, zamiast dobierać napęd na granicy jego możliwości. Zestaw ma siłowniki teleskopowe z silnikiem 24 V DC oraz amperometryczny system wykrywania przeszkód, który reaguje na nagłe zmiany oporu; wariant 24 V jest też cichszy i lepiej sprawdza się przy częstym użytkowaniu.

Pełną ofertę i parametry poszczególnych modeli znajdziesz w kategorii automatyki do bram skrzydłowych. Warto uwzględnić też częstotliwość użytkowania — inne wymagania ma napęd do domu, a inne do firmy. Kluczowa zasada pozostaje niezmienna: przy bramie pełnej zawsze wybieraj napęd z zapasem, nie „pod korek".
